Thử nghiệm Đo tĩnh điện (ESD Testing)

Trong ngành phòng sạch – dược phẩm – điện tử – thiết bị y tế, thử nghiệm đo tĩnh điện (ESD Testing) là hạng mục quan trọng nhằm kiểm soát rủi ro phóng tĩnh điện, bảo vệ sản phẩm, thiết bị và đảm bảo an toàn vận hành.

Việc đo tĩnh điện phòng sạch, sàn ESD, bàn thao tác, ghế, trang phục và hệ thống nối đất giúp đánh giá khả năng tiêu tán điện tích và tuân thủ các yêu cầu kỹ thuật theo tiêu chuẩn quốc tế như ANSI/ESD S20.20 và IEC 61340.

Tĩnh Điện Là Gì? Vì Sao Cần Kiểm Soát?

Tĩnh điện (Electrostatic Discharge – ESD) là hiện tượng phóng điện đột ngột giữa hai vật thể mang điện tích khác nhau.

Trong môi trường:

Phòng sạch sản xuất dược phẩm
Nhà máy điện tử
Phòng lắp ráp thiết bị y tế
Khu vực đóng gói

ESD có thể gây:

❌ Hư hỏng linh kiện điện tử
❌ Nhiễm bụi trong phòng sạch
❌ Nguy cơ cháy nổ với dung môi dễ bay hơi
❌ Ảnh hưởng độ chính xác thiết bị

Do đó, thử nghiệm đo tĩnh điện định kỳ là yêu cầu bắt buộc trong hệ thống kiểm soát ESD.

Các Hạng Mục Thử Nghiệm Đo Tĩnh Điện

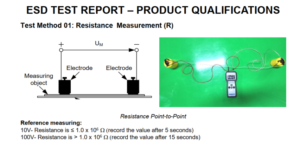

1️⃣ Đo Điện Trở Bề Mặt (Surface Resistance)

Áp dụng cho:

Sàn ESD
Thảm chống tĩnh điện
Bàn thao tác
Ghế ESD

Giá trị tham khảo thường nằm trong dải:

10⁶ – 10⁹ ohm (tùy yêu cầu thiết kế)

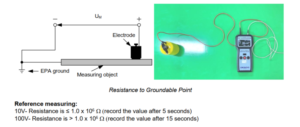

2️⃣ Đo Điện Trở Nối Đất (Grounding Resistance)

Đánh giá:

Hệ thống dây nối đất
Cọc tiếp địa
Vòng đeo tay chống tĩnh điện

Mục tiêu:

✔ Đảm bảo điện tích được tiêu tán an toàn
✔ Ngăn tích tụ điện áp nguy hiểm

3️⃣ Đo Điện Áp Tĩnh Điện (Electrostatic Voltage Measurement)

Sử dụng máy đo điện trường để xác định:

Mức điện áp tích tụ trên bề mặt
Điện áp trên cơ thể người

4️⃣ Đo Thời Gian Phóng Điện (Charge Decay Test)

Đánh giá khả năng tiêu tán điện tích từ 1000V xuống 100V trong khoảng thời gian quy định.

Quy Trình Thử Nghiệm Đo Tĩnh Điện Chuẩn

Bước 1: Xác định khu vực kiểm tra

Phòng sạch
Khu sản xuất
Khu đóng gói

Bước 2: Kiểm tra hệ thống nối đất tổng thể

Bước 3: Thực hiện đo tại các vị trí đại diện

Bước 4: So sánh với tiêu chuẩn áp dụng

ANSI/ESD S20.20
IEC 61340
Yêu cầu nội bộ GMP

Tần Suất Kiểm Tra Định Kỳ

✔ 6 tháng/lần đối với khu vực GMP quan trọng
✔ 12 tháng/lần đối với khu vực tiêu chuẩn
✔ Sau thay sàn ESD hoặc sửa chữa hệ thống nối đất

Lợi Ích Khi Thực Hiện Kiểm Định Tĩnh Điện

✔ Bảo vệ linh kiện và thiết bị nhạy cảm
✔ Giảm rủi ro cháy nổ
✔ Tuân thủ GMP – ISO
✔ Nâng cao độ ổn định môi trường phòng sạch
✔ Sẵn sàng thanh tra – audit

Rủi Ro Nếu Không Đo Tĩnh Điện Định Kỳ

❌ Hư hỏng sản phẩm điện tử
❌ Tăng nhiễm bụi trong phòng sạch
❌ Nguy cơ mất an toàn lao động
❌ Không đạt đánh giá GMP
❌ Thiệt hại tài chính lớn

Yêu Cầu Đơn Vị Thực Hiện

Đơn vị thử nghiệm cần:

Thiết bị đo được hiệu chuẩn
Nhân sự có chuyên môn ESD
Báo cáo đầy đủ: sơ đồ vị trí đo, kết quả, đánh giá đạt/không đạt
Năng lực phòng thử nghiệm theo ISO/IEC 17025

Kết Luận

Thử nghiệm đo tĩnh điện (ESD Testing) là hoạt động quan trọng trong ngành phòng sạch, dược phẩm và điện tử. Việc kiểm tra định kỳ hệ thống chống tĩnh điện giúp bảo vệ sản phẩm, đảm bảo an toàn và tuân thủ các tiêu chuẩn quốc tế.

Doanh nghiệp nên xây dựng chương trình kiểm soát ESD toàn diện và thực hiện đo tĩnh điện định kỳ để duy trì môi trường sản xuất ổn định, an toàn và đạt chuẩn GMP
